Le boîtier BPGA (Boîtier de Protection et de Gestion des Alimentations) centralise la distribution électrique sur les véhicules du groupe Stellantis. Placé sous le capot, près de la batterie, ce module remplace les anciennes platines de fusibles en intégrant des protections électroniques contre les surtensions et les courts-circuits. Quand il dysfonctionne, les symptômes vont du non-démarrage complet à des voyants erratiques sur le tableau de bord, sans cause mécanique apparente.
Références BPGA et compatibilité entre marques Stellantis
Un point rarement abordé dans les guides de diagnostic : depuis la généralisation des plateformes CMP et EMP2 mises à jour, plusieurs références de BPGA sont partagées entre marques Stellantis. Un même boîtier physique peut équiper une Peugeot 208 II, un Opel Corsa F ou un Toyota ProAce City, mais porter une référence catalogue différente selon le constructeur.
A lire aussi : Comment accéder facilement à votre compte sur le logiciel Medistory : guide pratique
Cette rationalisation a un impact direct sur le repérage des fusibles. L’affectation des emplacements haute puissance (pré-équipement attelage, chauffage additionnel) varie d’une référence à l’autre, même si le boîtier semble identique. Un schéma trouvé en ligne pour une Peugeot 308 III ne correspondra pas forcément à celui d’un Citroën C4 III, alors que le BPGA installé est physiquement le même.
Avant toute intervention, il faut donc identifier la référence exacte gravée sur le boîtier et la croiser avec les catalogues ServiceBox Stellantis ou TecDoc. Se fier à un schéma générique revient à risquer de tester le mauvais fusible, voire à tester le boîtier BPGA sur Les Voitures Anciennes permet justement de retrouver les correspondances fiables entre références et emplacements.
A lire également : Publier facilement vos annonces en ligne : astuces et conseils pour une visibilité optimale

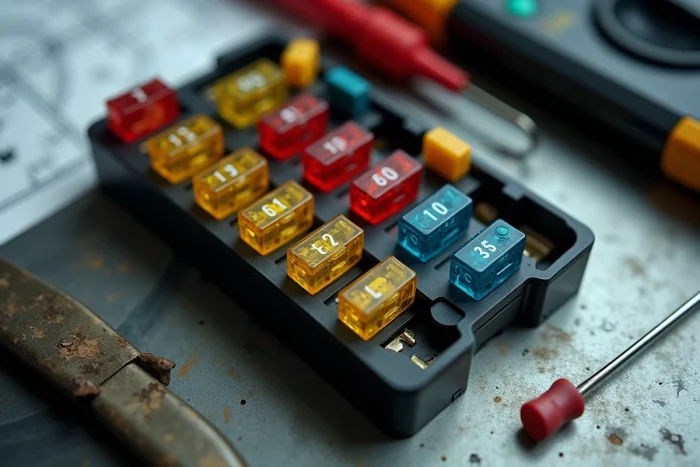

Fusibles du BPGA : repérage et vérification au multimètre
Le BPGA intègre deux types de protections : des fusibles classiques (lame) pour les circuits secondaires et des fusibles haute puissance pour les consommateurs principaux (démarreur, alternateur, chauffage). Les fusibles lame se vérifient visuellement ou avec un simple testeur de continuité. Les fusibles haute puissance demandent un multimètre.
Protocole de test avec un multimètre
Le test ne nécessite pas d’équipement professionnel. Un multimètre standard suffit, à condition de respecter quelques étapes.
- Couper le contact et débrancher la borne négative de la batterie avant d’intervenir sur le boîtier. Cette précaution évite tout risque de court-circuit pendant la manipulation.
- Repérer le BPGA sous le capot (généralement fixé sur ou à côté de la batterie) et retirer son couvercle. L’affectation de chaque emplacement est imprimée à l’intérieur du couvercle ou sur une étiquette collée sur le boîtier.
- Régler le multimètre en mode continuité (symbole diode/buzzer) et placer les pointes sur les deux bornes du fusible, sans le retirer. Un bip confirme que le fusible conduit. Pas de bip : le fusible est grillé.
- Pour les fusibles haute puissance, basculer en mode tension continue (voltmètre DC), rebrancher la batterie et mettre le contact. Mesurer la tension en amont et en aval du fusible : une différence significative indique un fusible défaillant ou une résistance anormale dans le circuit.
Si tous les fusibles sont intacts mais que le problème persiste, le défaut se situe probablement dans l’électronique interne du BPGA lui-même.
Pannes BPGA liées au Stop and Start et à la micro-hybridation
Les véhicules équipés d’un système Stop and Start renforcé ou d’un alterno-démarreur BSG sollicitent le BPGA de manière bien plus intense qu’un véhicule classique. Chaque redémarrage automatique au feu rouge génère un pic de courant que le boîtier doit gérer. Sur un trajet urbain avec des arrêts fréquents, ces pics de courant répétés accélèrent l’usure des composants internes du BPGA.
Les conducteurs qui roulent principalement en ville sont donc plus exposés à une défaillance précoce. Le symptôme typique : le système Stop and Start se désactive de manière aléatoire, le message « Batterie en charge » apparaît alors que la batterie est en bon état, ou le véhicule refuse de redémarrer après un arrêt prolongé.
Diagnostic différentiel : BPGA ou batterie ?
La confusion entre panne de batterie et panne de BPGA est fréquente. Un BPGA défaillant peut vider une batterie neuve en quelques jours à cause d’un courant de fuite permanent. Pour distinguer les deux :
- Mesurer la tension de la batterie moteur coupé : une valeur correcte (autour de 12,6 V sur une batterie chargée) élimine le diagnostic de batterie faible.
- Mesurer le courant de repos avec une pince ampèremétrique sur le câble négatif, véhicule verrouillé et en veille depuis au moins une heure. Un courant de repos anormalement élevé pointe vers un consommateur qui ne se met pas en veille, souvent piloté par le BPGA.
- Vérifier les codes défaut avec une valise diagnostic compatible (protocole PSA/Stellantis). Le code B1624 revient régulièrement en cas de défaut BPGA sur les plateformes EMP2.
Réparation ou remplacement du boîtier BPGA : critères de choix
Le remplacement d’un BPGA par une pièce neuve implique une reprogrammation avec un outil de diagnostic constructeur, car le boîtier doit être appairé au BSI (boîtier de servitude intelligent) du véhicule. Sans cette étape, le nouveau module ne communiquera pas correctement avec le reste du réseau électrique.
Des entreprises spécialisées proposent la réparation des BPGA (remplacement des composants électroniques internes, ressoudure des relais). La réparation conserve la programmation d’origine, ce qui évite l’étape de reprogrammation et réduit le coût global. Cette option est pertinente quand le défaut provient d’un relais grillé ou d’une soudure fragilisée, ce qui représente la majorité des cas rencontrés.
Le shunt (court-circuiter le BPGA) circule comme astuce sur les forums. Cette pratique supprime toute protection électrique du véhicule. En cas de court-circuit sur un consommateur, le faisceau électrique ou un calculateur peut être endommagé de manière irréversible. Le shunt ne constitue qu’un dépannage de quelques kilomètres pour rejoindre un garage, pas une solution durable.
Le choix entre réparation et remplacement dépend de l’état du boîtier et du modèle concerné. Sur les plateformes récentes où les BPGA sont rationalisés entre marques, la disponibilité des pièces neuves s’est améliorée. Sur les modèles plus anciens (308 II, 3008 I), la réparation reste souvent la voie la plus rapide, car les délais d’approvisionnement en pièce neuve chez Stellantis peuvent être longs.
